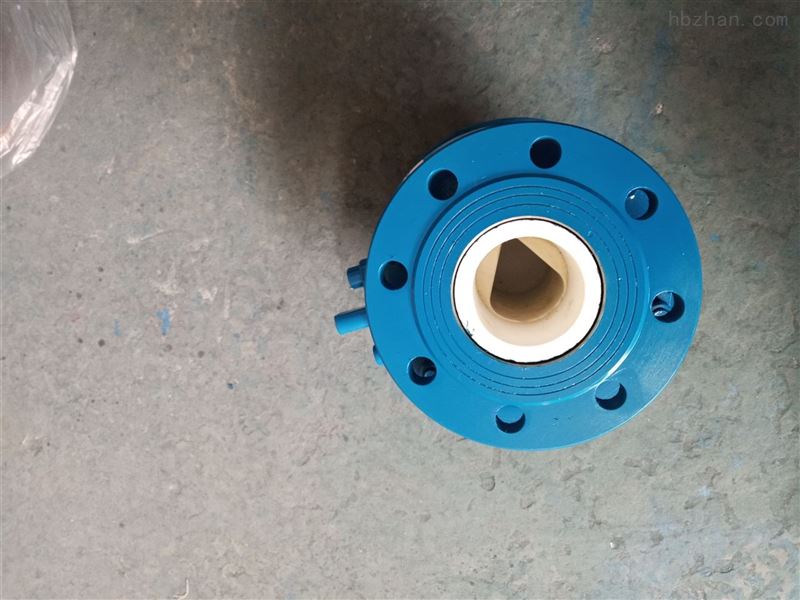

大唐V型陶瓷球閥

型號：VQ41TC-16C VQ41TC-16P VQ41TC-16R VQ41TC-16RL

一、特點：

1、V型陶瓷硬密封調節球閥，結構與O型陶瓷球閥相同，僅閥球通孔為V型結構，作為調節閥，除具有O型陶瓷硬密封球閥的耐腐蝕，耐磨損，零泄漏等優異性能。

2、與普通O型球閥相比，V型球閥具有等百分比流量調節（對數）特性，可以更精準，更靈活地對介質進行流量調節，可調范圍大，調節速度快，維護簡單，極大節約用戶成本。

3、在閥門小開度工作時，不會產生啟跳、振蕩，具有微調功能，可以滿足很小流量的調節，且工作狀態十分穩定。

4、V型陶瓷球閥在開啟和關閉的過程中，球體的V形流道與閥座間具有剪切作用，可以將介質中含有的纖維、固體顆粒等切碎并除去，且結構陶瓷具有很好的自潔性，可防止密封面間積存雜物導致閥門卡死。

4、V型球體與閥座采用高性能結構增韌陶瓷制造。球閥具有高耐磨、耐沖刷、耐腐蝕。

5、陶瓷加工采用日本磨削設備制造，球體成型圓度尺寸精度*，光潔度達w2級，利用陶瓷本身自由潤滑性，可取得很好的密封效果。

6、陶瓷球閥具有金屬球閥不可比擬的優勢，使用壽命是鈦金屬、蒙乃爾金屬閥門2—4倍。

二、適用工況

    適用于高磨損或腐蝕性工況條件下，鋼廠、高爐煤氣除塵系統，電廠脫硫系統。

三、技術參數

1、形    式：浮動式；

2、公稱壓力：0.6MPa-10.0MPa；

3、公稱通經：DN20-DN300；

4、適用溫度：-40℃ +425℃；

5、連接形式：法蘭連接；

6、驅動方式：手動；

四、大唐V型陶瓷球閥能特點

1、所有介質接觸的部分均為結構陶瓷材料，其化學穩定性及硬度（洛氏硬度HRC90），僅次于金剛石。因此，本閥具有*的耐磨損、耐腐蝕、耐沖蝕性能、且隔熱性好、熱膨脹小。

2、球體采用研磨設備及工藝制造，球圓度精度高，表面質量好，與閥座對研后，利用Zr02陶瓷的自滑潤性，可取得很好的密封性能。

3、*改變了金屬硬密封球閥易泄露、扭矩大、密封面不耐腐蝕的缺點。

4、陶瓷良好的耐磨性，讓本閥經久耐用，可靠性及高，使用壽命長，是鈦合金閥和蒙乃爾閥的2-4倍。

5、用于高硬度的顆粒介質，或有軟顆粒但又有腐蝕的介質中，本閥門具有*的優勢，也是目前合適此類介質的閥門。

五、結構特點

　　全襯硬密封陶瓷閥門特點：

　　1、閥門殼體厚度超過國家標準GB、JB和美標ANSI的標準數據要求,主體材質化學元素和力學性能達到國家規定標準要求。殼體三段結構設計，體型堅固，外型美觀。

　　2、閥桿材質化學元素達到國家規定標準要求，精工細磨，表面經抗蝕氮化或調質處理，保證閥桿具有良好的力學性能及抗腐蝕能力。

　　3、內置緩沖補償彈性墊圈，確保穩定良好的密封性。并且在含有雜質介中，不容易卡死造成球的破裂。

　　4、全襯硬密封面接觸陶瓷球閥所有與介質接觸均為結構陶瓷材料, 其化學穩定性加上*的的硬度（硬度HRA88以上，僅次于金鋼石）的特性。因此，陶瓷具有高抗壓強度，高耐磨損性，優良的抗氧化和耐腐蝕性能，耐高溫，隔熱性能良好。

　　5、 以精準的研磨技術（全襯陶瓷硬密封球閥結構簡圖中國臺灣引進）與的機械設備制造生產。閥門結構簡潔，流道順暢，介質流動阻力小。硬密封陶瓷內件，由六件科學合理的設計組成，閥球、閥座面接觸加工,使得球與座內R與外R緊密結合,球圓精度高、表面質量好、使整閥扭矩輕、阻力小、 密封性達到零泄漏。

　　6、應用領域：火力發電廠、鋼鐵、石油、化工、造紙、生物工程、等行業。適用于鍋爐蒸氣、石灰漿液、含顆粒海水輸送、高硬度顆粒、含軟顆粒又帶腐蝕性介質、粉末、煙氣脫硫、排灰、排渣、給水處理。依用途更換材料,可用于不同溫度和介質中。

六、為什么選用陶瓷球閥

　　陶瓷閥門采用具有優異性能的結構陶瓷材料，使其擁有普通金屬或者塑膠材料閥門*的優勢。勝中陶瓷閥門采用99.5%高純度氧化鋁陶瓷制造，保證閥門在各種工況下都具有優異的性能。

　　1、耐腐蝕 99.5%氧化鋁結構陶瓷的化學惰性很強，和大部分有機物和無機物都不反應，也不會污染介質，對大部分的酸和堿來說，氧化鋁結構陶瓷的物理和化學性能都很穩定，即使服役多年性能也不會退化。

　　2、耐磨損 99.5%氧化鋁陶瓷比氧化鋯的硬度高43%，比日用陶瓷硬度高140%，比不銹鋼的硬度高730%，達到HRA88，僅比金剛石、氮化硅、碳化硅低一點，這種特性也決定了陶瓷閥門具有非常好的耐磨損性能。

　　3、多種閥芯可供選擇

每一個規格的球閥都有V型調節型和O型兩種閥芯?？梢愿呔鹊卣{(diào)節流量。同時，采用加強的閥芯也使閥門流道的磨損降至低。
